Gegenwind
10GigE und 100GigE-Kameras für Flügelverformungsmessungen im Windkanal
Dank 10GigE und 100GigE-Kameras von Emergent Vision Technologies, die Kabellängen bis zu 10km ohne Glasfaserkonverter oder Repeater ermöglichen, kann DNW mittels eines stereoskopischen Punktverfolgungssystems Verformungsmessungen an Flugzeugteilen in seinen Windkanälen vornehmen.
Bild 1 | Ein Modell eines Dassault Falcon Flugzeugs in unmittelbarer Nähe der sich bewegenden Bodenebene im DNW-LLF-Windkanal. Mit dabei sind vier 10GigE Kameras, die Marker an dem Modell aus verschiedenen Blickwinkeln aufnehmen.
Bild 1 | Ein Modell eines Dassault Falcon Flugzeugs in unmittelbarer Nähe der sich bewegenden Bodenebene im DNW-LLF-Windkanal. Mit dabei sind vier 10GigE Kameras, die Marker an dem Modell aus verschiedenen Blickwinkeln aufnehmen.Bild: Dassault Aviation

Dutch Wind Tunnels (DNW) ist einer der führenden Windkanal-Dienstleister der Welt und wurde vom Deutschen Zentrum für Luft- und Raumfahrt (DLR) und dem Königlichen Niederländischen Luft- und Raumfahrtzentrum (NLR) gegründet. Unter anderem werden dort Flugzeug-, Fahrzeug-, Gebäude- oder andere Festkörpermodelle in einen Luftstrom mit bekannter Geschwindigkeit positioniert. Dabei wird auch beim In-Ground Effekt der Boden unter dem zu prüfenden Objekt mit einem integrierten beweglichen Bandsystem simuliert. Das Moving Belt (Rolling Road) System ist ein 7,9×9,6m großes Stahlband, das in den Windkanalboden integriert ist. Es bewegt sich synchron mit der Luft bis zu Windgeschwindigkeiten von 80m/s.

Stereoskopisches Punktverfolgungssystem

Eine Schlüsselfunktion für das DNW ist die Gewinnung möglichst vieler hochwertiger Daten aus einem Windkanaltest. Unter den Windlasten, die vom Start bis zur Landung auftreten, verformen sich Flugzeugteile, was zu einer Biegung und Verwindung des Flügels führt. Ein vom DNW entwickeltes stereoskopisches Punktverfolgungssystem misst solche Modellverformungen durch die Verfolgung von Markern aus verschiedenen Winkeln während des Tests. Eine aktuelle Anwendung ist das von der EU finanzierte Uhura-Projekt. Ziel ist die Entwicklung numerischer Werkzeuge für instationäre Hochauftriebs-Aerodynamik. Beispielsweise soll die Krueger-Klappe Laminarflügeltechnologien ermöglichen und gilt als wichtigste Quelle zur Verringerung des Luftwiderstands. Mit Messungen in DNW-Windkanälen verfügt Uhura über einen einzigartigen Datensatz für die Validierung neuer Modelle der numerischen Strömungsmechanik (CFD). Mit detaillierten Strömungsmessungen aus der Particle Image Velocimetry (PIV) und Modell Deformationsmessungen können die Wechselwirkungen zwischen dem Fluid und der Flügelstruktur untersucht werden. Die Ergebnisse fließen in Vorhersagen des Verhaltens und Optimierung des Designs von Hochauftriebsvorrichtungen für Transportflugzeugsysteme ein.

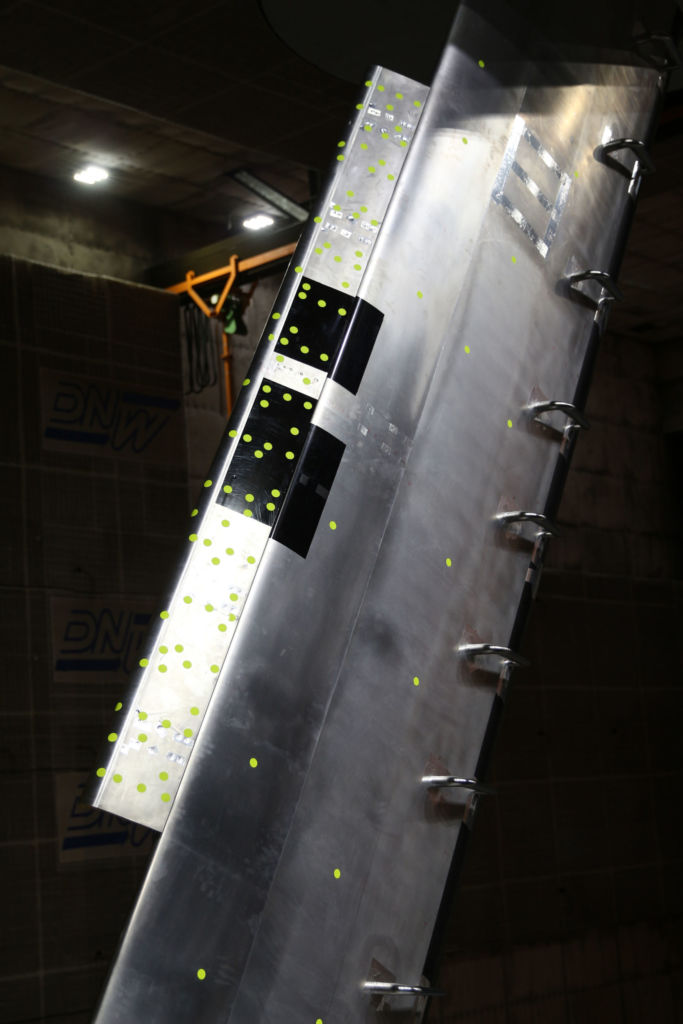

Bild 2 | Während der Modellverformungstests im Rahmen des Uhura-Projekts nimmt eine Stereokamera im Windkanal Videoaufnahmen von passiven fluoreszierenden Markern auf.
Bild 2 | Während der Modellverformungstests im Rahmen des Uhura-Projekts nimmt eine Stereokamera im Windkanal Videoaufnahmen von passiven fluoreszierenden Markern auf.Bild: Emergent Vision Technologies

Kabellängen bis 10km

Je nach Tests verwendet das DNW zwei oder vier 10GigE 20MP HR-20000 Kameras von Emergent Vision Technologies, um die Windkanalmodelle zu überwachen. Bei voller Auflösung von 5.120x3.840 erreicht die Kamera 32fps und bietet eine Multi-Kamera-Synchronisation mit <1µs und geringen CPU-Overhead. Die Stereokamera-Einrichtung erfordert, dass die vier Kameras im Windkanal Bilder der Marker aus verschiedenen Blickwinkeln aufnehmen. Laut Gerrit Feenstra, Instrumentierungsingenieur bei DNW, wurden die HR-20000-Kameras aufgrund ihres Preis-/Leistungsverhältnisses und ihrer Glasfaserschnittstelle ausgewählt, die Kabellängen bis zu 10km ohne Glasfaserkonverter oder Repeater ermöglicht. "Bevor Emergent seine 10GigE-Ethernet-Glasfaserschnittstelle auf den Markt brachte, hatten wir komplizierte Testaufbauten. Die begrenzte Kabellänge von zwei bis drei Metern zwischen Kamera und Computer bedeutete, dass wir für die Stereobildsysteme zwei PCs innerhalb des Windkanals verwenden mussten", erklärt Feenstra. "Die optische Schnittstelle von Emergent ist ideal, da wir jetzt alle vier Kameras auf einem einzigen PC laufen lassen können, der außerhalb des Windkanals aufgestellt ist."

3D-Verformungsmessungen

Basierend auf der Verfolgung der 3D-Koordinaten von Markern, wurde das Stereo-Punktverfolgungsmessverfahren erfolgreich in Projekten eingesetzt. Bei diesen Experimenten wird ein Markierungsraster mit bekannten Koordinaten auf das zu testende Objekt aufgebracht. Bei den Markern kann es sich entweder um aktiv gesteuerte Lichtquellen oder um passive fluoreszierende Klebe- oder Sprühmarker handeln. Während der Modellverformungstests im Rahmen des Uhura-Projekts nimmt die Emergent-Kamera Videoaufnahmen von passiven fluoreszierenden Markern auf, die auf einem Modell des Flügels und der Krueger-Vorrichtung angeordnet sind. Die hochpräzisen 3D-Markerpositionen, die mit einer speziellen Bildanalysesoftware ermittelt wurden, dienen als Eingabe für die Kalibrierungssoftware, die eine Korrelation zwischen den 2D-Bildebenen der Digitalkamera und dem Messvolumen des Modells erreichen. Eine weitere Bildanalyse bestimmt die geometrischen Eigenschaften des Modells, wie zum Beispiel die genaue Lage, Position, Biege- und Verwindungsverteilung. Die Flügelverformung wird durch die Modellierung einer 3D-Oberflächengeometrie auf der Grundlage einzelner Markierungsgitterpunkte mit finiten Elementen erreicht. Die ermittleten Daten werden dabei in Echtzeit (bis zu 500Hz) übermittelt. Die räumliche Auflösung des Systems hängt von Kameratyp, Objektivsystem, Modelllänge Maßstab und Markierungskonfiguration ab. Auflösungen bis zu einem Zehntel eines Pixels sind möglich. Die Koordinatenauflösungen sind abhängig von der Größe des Kamerachips und der Modellgröße (Größenordnung der Größenordnung 1/(10*R), wobei R die Anzahl der Pixel pro abgebildetem Meter ist). Für ein typischen Windkanalmodell über die gesamte Spannweite beträgt die Genauigkeit der Koordinatenerkennung etwa 0,5‰ der Sehnenlänge für die Flügelverschiebung und 0,1° für die Flügelverwindung (Torsion).

Bild 3 | DNW setzt HR-20000 Kameras von Emergent Vision Technologies für die präzise
Positionierung von Modellen für Luftfahrtsimulationen und Windkanaltests ein.
Bild 3 | DNW setzt HR-20000 Kameras von Emergent Vision Technologies für die präzise Positionierung von Modellen für Luftfahrtsimulationen und Windkanaltests ein.Bild: Emergent Vision Technologies

UV-Beleuchtung

Bei jedem Experiment beleuchten spezielle UV-Lichtquellen die Marker, die gelb zurück zur Kamera reflektieren. Dank eines optischen Langpassfilters entsteht ein kontrastreiches s/w-Bild, das die Lokalisierung der Marker durch den Computer und die Erstellung der 3D-Punktwolke erleichtert. „Wir verwenden die Emergent-Kameras seit 2016 für die präzise Positionierung des Modells im Windkanal und zur Deformationsmessung“, so Feenstra. „Sie überwachen kontinuierlich die Positionierung des Modells und verfolgen die Marker. Ihre Funktion ist besonders wichtig bei Untersuchungen von Bodeneffekten bei Start- und Landeszenarien, die wir am DNW hauptsächlich durchführen, denn das Modell könnte beschädigt werden, wenn es mit dem System der rollenden Landebahn in Berührung käme, die sich mit bis zu 80m/s unter dem Flugzeugmodell bewegt.“

Zukünftig 100GigE Kameras

Aufgrund des Erfolgs mit den 10GigE HR-20000 Kameras, rüstete das DNW seine Kameras auf und erwarb zwei HZ-21000-G-Kameras von Emergent Vision Technologies. Die 21MP 100GigE Kameras gehören zur Zenith-Serie und erreichen 542fps durch eine QSFP28 100GigE-Schnittstelle. Die Kameras verfügen über den GSprint4521 CMOS-Bildsensor mit Global Shutter von Gpixel. Damit erreicht DNW deutlich schnellere Bildraten, einschließlich Multi-Kamera-Synchronisation bei < 1µs und niedrigem CPU-Overhead.

Emergent Vision Technologies
