Referenzierung von Messpunkten
Einzigartig beim LMK Position System ist die Möglichkeit der Referenzierung bestimmter Messpunkte für die einzuhaltenden Geometrien der regulatorischen Normen; diese Messvorgänge lassen sich dank der Roboter genau reproduzieren – unabhängig von der Positioniergenauigkeit des Displays. „Denn Automotive Displays haben aufgrund ihrer hohen Integrationsdichte sehr komplexe Formen, z.B. 3D-, Curved- oder Freiformflächen, die sich je nach Funktion und Hersteller individuell unterscheiden“, berichtet Udo Krüger. „Hier spielt die roboterbasierte Messtechnik ihre Stärken aus. Aber generell ist das System, insbesondere die Ausrichtungskonzepte, für alle selbst emittierenden Displayarten geeignet.“ Durch das Zusammenspiel der kontrollierten, präzisen Bewegung des Roboters und der Verwendung der LMK-Referenzbilder kann der Normalvektor der zu vermessenden Oberfläche für jeden Messpunkt bestimmt werden. Damit ist unter anderem eine automatische Senkrechtstellung der optischen Kameraachse zum Messobjekt möglich – eine wichtige Position für den Industriestandard ‚Uniformity Measurement for Displays‘ deutscher Automobilhersteller sowie den IDMS (Information Display Measurement Standard). Hinzu kommen spezifische Anforderungen an die komplexe Messgeometrie von Reflexionen (nach ISO-Standard 15008).

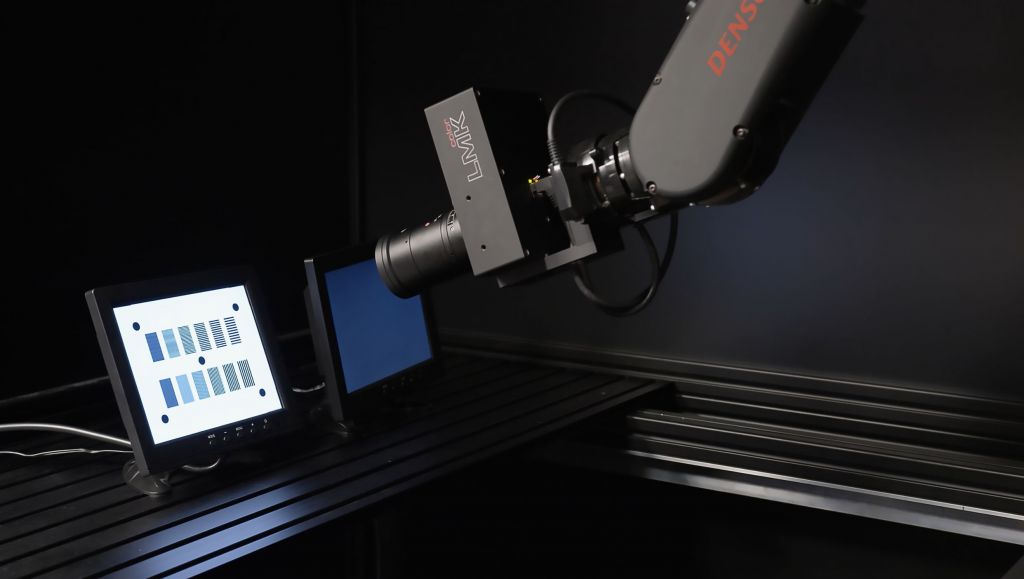

Bild 1 | Ein automatisiertes Vermessungssystem, gemeinsam von TechnoTeam Bildverarbeitung und Denso Robotics entwickelt, bringt Zeit- und Effizienzvorteile um den Faktor 20. – Bild: TechnoTeam Bildverarbeitung GmbH

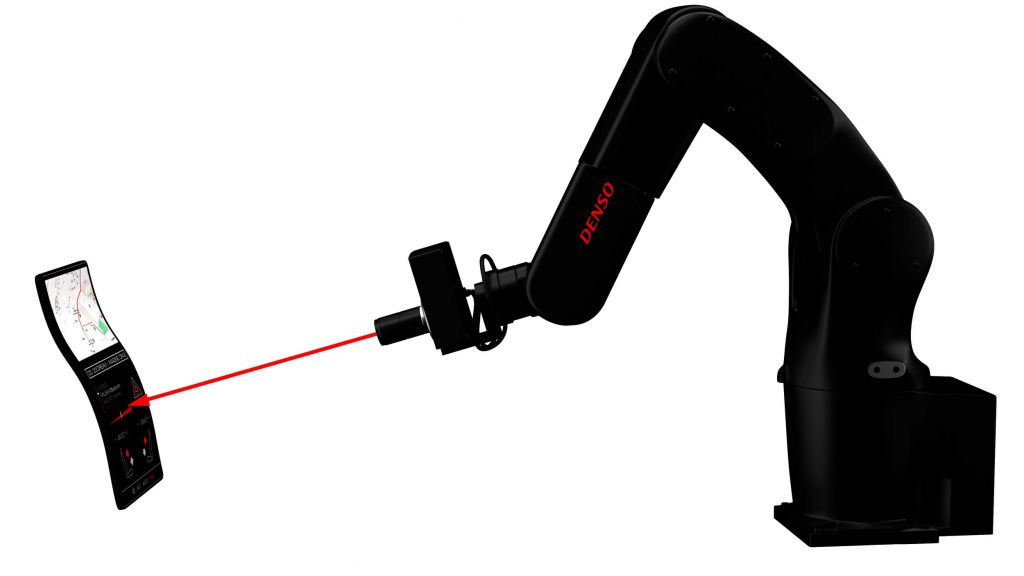

Bild 2 | Bestimmte Messpunkte für die einzuhaltenden Geometrien der regulatorischen Normen lassen sich dank der Roboter genau reproduzieren, unabhängig von der Positioniergenauigkeit des Displays. – Bild: TechnoTeam Bildverarbeitung GmbH
Transformation von Koordinatensystemen
Das LMK Position System wird über C++ gesteuert; das System selbst nutzt dafür interne Bibliotheken und Schnittstellen der Kamera sowie für die Robotersteuerung ORiN2 SDK. Damit lassen sich das Koordinatensystem des LMK mit der verwendeten Optik ebenso wie das Koordinatensystem des Testgerätes, welches vermessen werden soll, handhaben und transformieren. Für den Roboter liegt der Nullpunkt auf der Displayoberfläche, relativ zu diesem kann man nun verschieben oder drehen (z. B. relativ zu einer Ecke,) und dies auf der gesamten zu vermessenden Display-Oberfläche. Das ist insbesondere für komplexe Geometrien bei Oberflächen von Displays in Pkws wichtig, da hier auch die Winkelausrichtung geprüft werden muss. Die Bedienung des Systems ist denkbar einfach, jede Messaufgabe besteht aus einer GUI. Zusätzlich ist das System als SDK konzipiert, so dass Kunden auch eigene Messabläufe programmieren und gleichzeitig die Ausrichtfunktionalität nutzen können, da das System mit der Kamera SDK kommuniziert.
