Fehlerfreie Braille-Schriften auf Arzneimittelpackungen

Wichtige Punkte

Für Menschen mit Sehbehinderung ist die Braille-Schrift wichtig, insbesondere bei der Identifizierung von Medikamenten. Mit dem auf Industriekameras und -objektiven von SVS-Vistek basierendem Inspektionssystem DotScan stellt in-situ fehlerfreie Braille-Schriften auf Arzneimittelpackungen sicher.

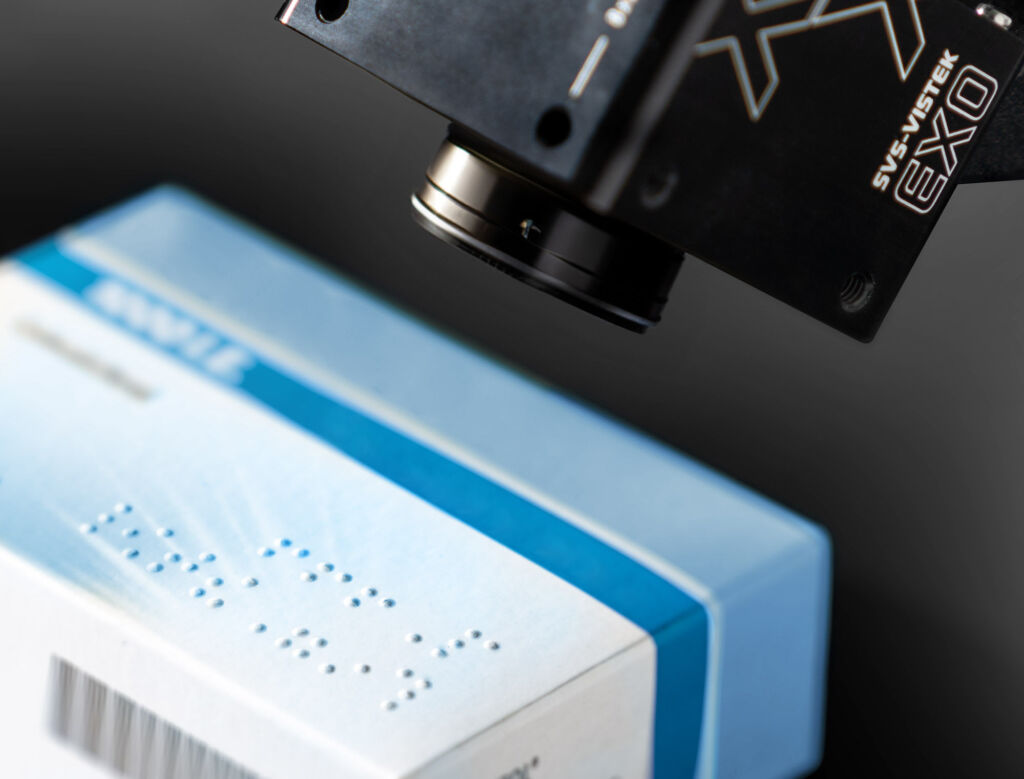

Bild 1 | Kameras von SVS-Vistek in DotScan-Systemen von in-situ ermöglichen die zuverlässige
Überprüfung von Braille-Schriften auf Medikamentenpackungen. Die Anlagen sind dafür ausgelegt, die Braille-Schrift auf leeren, ungefalteten Faltschachteln Offline im Produktionsablauf zu überprüfen.
Bild 1 | Kameras von SVS-Vistek in DotScan-Systemen von in-situ ermöglichen die zuverlässige Überprüfung von Braille-Schriften auf Medikamentenpackungen. Die Anlagen sind dafür ausgelegt, die Braille-Schrift auf leeren, ungefalteten Faltschachteln Offline im Produktionsablauf zu überprüfen.Bild: SVS-Vistek GmbH

Schon ein einziger fehlender Braille-Punkt kann die Aussage einer Braille-Schrift verändern. Besonders folgenreich sind solche Fehler bei der Identifizierung von Medikamenten, bei denen eine tatsächliche Wirkstoff-Mengenangabe 500mg für Sehbehinderte fälschlicherweise als 100mg identifiziert werden kann und somit die Gefahr einer Überdosis gegeben ist. Um solche Risiken zu minimieren, hat in-situ das Blindenschrift-Inspektionssystem DotScan entwickelt. „Das robuste System ermöglicht eine zuverlässige Überprüfung von Blindenschrift auf Arzneimittelverpackungen und Prägepatrizen“, beschreibt in-situ-Geschäftsführerin Sandra Söll die Funktion von DotScan. „Dabei werden nicht nur die Anwesenheit der Braille-Punkte und die korrekte Kombination der Punktmuster, sondern auch die richtige Höhe der Blindenschriftpunkte nach DIN EN ISO 17351 geprüft.“

Prinzipiell gibt es laut Söll zwei Möglichkeiten, Braille-Punkte zu prägen: Entweder bei der Stanzung kompletter Druckbögen oder in einem späteren Prozessschritt durch rotatorische Präge-Werkzeuge während der Weiterverarbeitung der Schachteln in einer Klebe-Maschine. „Unsere DotScan-Anlagen sind dafür ausgelegt, die Braille-Schrift auf leeren, ungefalteten Faltschachteln Offline im Produktionsablauf zu überprüfen. Wichtig ist dabei, dass die Inspektion auf der bedruckten Seite erfolgt. So stellen wir sicher, dass die Vorderseite korrekt ist, auf der Sehbehinderte die Braille-Angaben ertasten.“ In vielen Fällen sind die Braille-Punkte dabei auch in Bereichen einer Schachtel eingeprägt, die mit Grafiken oder Texten bedruckt sind. Unruhige Hintergründe dieser Art erschweren die korrekte Erkennung durch ein Bildverarbeitungssystem.

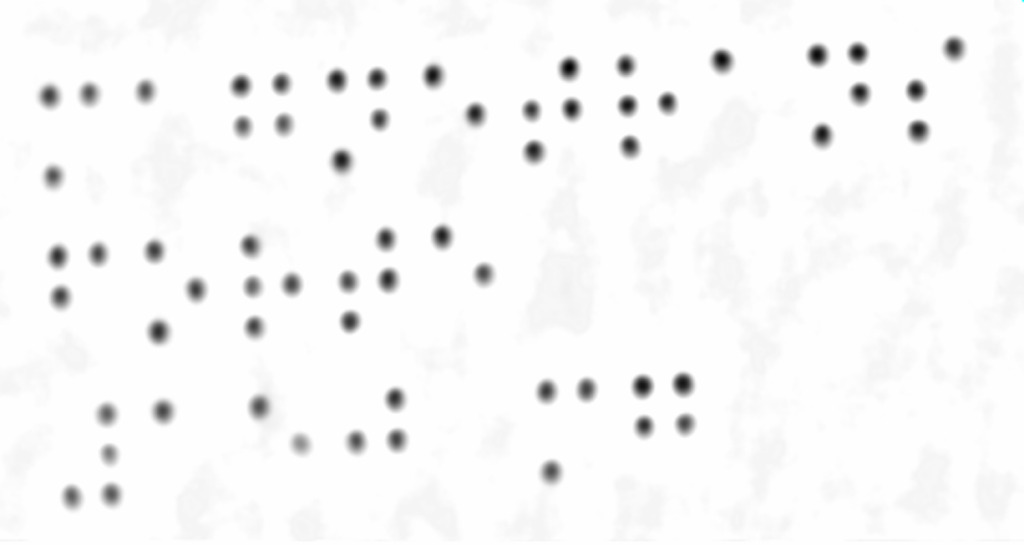

Bild 2 | Mit Hilfe des Shape-from-Shading-Verfahrens kann die Höhe der Braille-Punkte
mit einer Genauigkeit von ±0,02mm erkannt werden. (Bild: in-situ)
Bild 2 | Mit Hilfe des Shape-from-Shading-Verfahrens kann die Höhe der Braille-Punkte mit einer Genauigkeit von ±0,02mm erkannt werden. (Bild: in-situ)Bild: SVS-Vistek GmbH

Integrierte Beleuchtungssteuerung

Um auch für solche anspruchsvollen Bedingungen gewappnet zu sein, verlässt sich in-situ inzwischen auf Bildverarbeitungskomponenten von SVS-Vistek. „In der ersten Generation unserer DotScan-Anlagen waren noch Kameras eines anderen Herstellers integriert, die jedoch unseren gestiegenen Anforderungen nicht mehr genügten“, erläutert Söll. „Unter anderem wollten wir das Bildverarbeitungssetup in Bezug auf die Hardware optimieren und fanden das Kamerakonzept der EXO-Serie von SVS-Vistek sehr überzeugend. Die Fähigkeit, die Beleuchtungssteuerung direkt in der Kamera durchzuführen, macht den Einsatz der sonst üblichen Blitz-Controller hinfällig und spart dadurch Hardware-Kosten sowie Zeit während der Integration.“

Die in den SVS-Vistek-Kameras integrierte Beleuchtungssteuerung vereinfacht die von in-situ bevorzugte Aufnahme mehrerer Bilder unter verschiedenen Lichtverhältnissen und -richtungen, um aus den so generierten Bilddaten Pseudo-3D-Bilder zu errechnen. Mit diesem Shape-from-Shading-Verfahren hat das Unternehmen bereits in vielen seiner Anlagen gute Ergebnisse erzielt. Es hat unter anderem den Vorteil, dass damit Höhenwerte weitestgehend unabhängig vom Aufdruck bestimmt werden können. Zudem bieten die gewählten Kamera-Modelle die Möglichkeit, bestimmte Informationen in den Kameras zu speichern. So können Systemintegratoren ihr Know-how beispielsweise über eine Customer-ID gegen nicht gewolltes Duplizieren schützen. „Die Kamera fungiert dann als Hardware-Dongle, der ein kundenspezifisches Passwort benötigt“, erklärt Christian Schaarschmidt von SVS-Vistek, der in-situ vertrieblich betreut. Dazu werden die Kameras mit einer kundenspezifischen Firmware programmiert und bereits fertig konfiguriert an die Kunden geliefert. „Auf diese Weise können Integratoren solche Daten jederzeit wieder abrufen. Zudem wird kein externes Device mehr für das Speichern von Konfigurationsdaten benötigt, was die Komplexität der in-situ-Geräte reduziert und eine schnellere Einrichtung beim Endanwender ermöglicht“, unterstreicht Schaarschmidt.

Bild: SVS-Vistek GmbH

Höhentoleranz 0,02mm

Eine Bit-Tiefe von 12Bit war ein weiterer Grund für in-situ, SVS-Vistek als Lieferanten für die Kameras und Optiken in den DotScan-Systemen zu vertrauen, zumal auch die technisch optimalen Objektive für die kleinen Sensor-Pixel dieser Kameras direkt von SVS-Vistek bezogen werden konnten. Neben den rein technischen Merkmalen der Kameras ist jedoch noch ein anderes wichtiges Thema ausschlaggebend für die Zufriedenheit bezüglich der Zusammenarbeit mit SVS-Vistek, so Söll: „Selbst in der zuletzt sehr angespannten Liefersituation in vielen Bereichen haben wir die erforderlichen Kameras und Objektive zuverlässig von SVS-Vistek erhalten und konnten dadurch auch die Zeitpläne gegenüber unseren Kunden einhalten.“

Mit dem gewählten Bildverarbeitungssetup und der damit realisierten Shape-from-Shading-Technologie sind die DotScan-Systeme in der Lage, die geprägten Braille-Beschriftungen mit extremer Genauigkeit und Sicherheit bei Geschwindigkeiten von weniger als 1,5 Sekunden pro Packung zu verifizieren, freut sich Söll. „Bei einer Toleranz der Höhenprüfung von nur ±0,02mm erkennt DotScan vorhandene Fehler durch den Vergleich zu einer Referenz-Punktanordnung absolut zuverlässig und trägt auf diese Weise dazu bei, dass die Einnahme der korrekten Medikamente auch für sehbehinderte Menschen sicher möglich ist.“ Aktuell setzen deutsche Pharma-Konzerne und weltweit agierende Verpackungskonzerne bereits rund 200 DotScan-Systeme zur Prüfung von Braille-Schriften in mehr als 30 Braille-Sprachen auf Medikamentenverpackungen ein.

www.svs-vistek.com

www.in-situ.de
