Griff nach dem Unbekannten

Robuste und flexible Roboterautomation werden auch in der Logistik immer wichtiger. Ein modulares Plug&Play-Softwareprodukt für Robotik-Assistenzsysteme hat jüngst die Firma Fizyr entwickelt. Die verwendete Bildverarbeitungslösung des Vision-Spezialisten IDS ermöglicht den flexiblen Einsatz in unterschiedlichsten Bereichen.

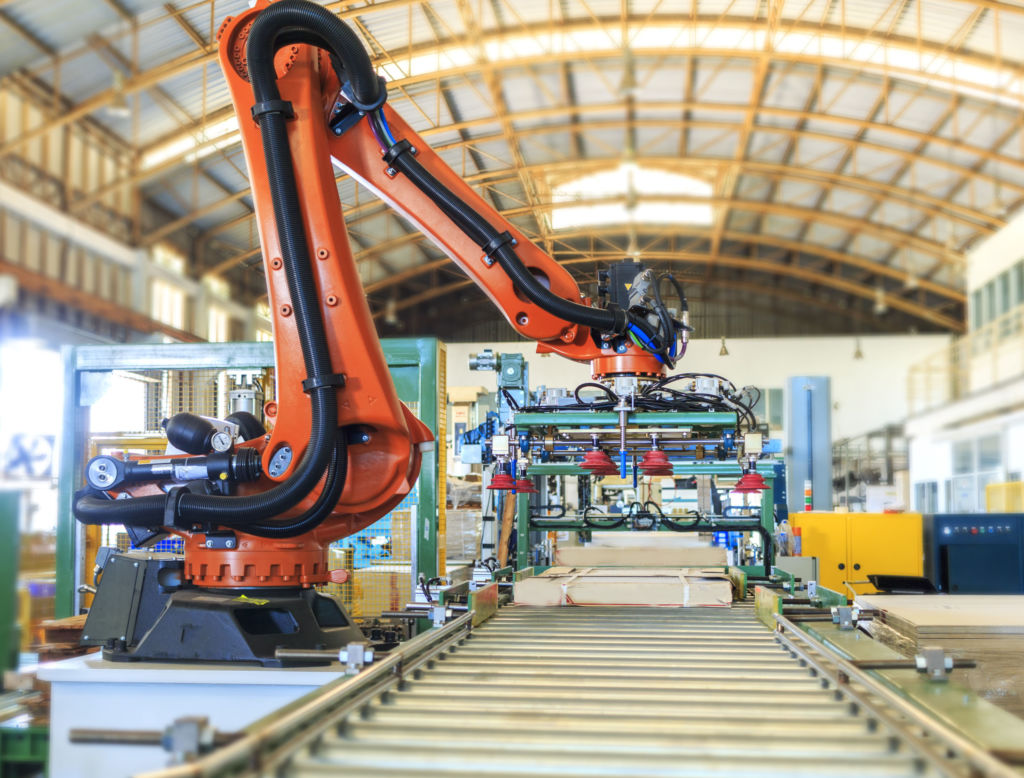

Auf Grundlage der Bilddaten können die Software-Algorithmen über 100 Greifposen pro Sekunde ausgeben.
Auf Grundlage der Bilddaten können die Software-Algorithmen über 100 Greifposen pro Sekunde ausgeben.Bild: IDS Imaging Development Systems GmbH

Jedes Objekt ist gern gesehen

Die Kombination aus 2D und 3D Kameras sorgt für die nötige Klassifizierung, um verschiedenste, auch unbekannte Objekte unterschiedlich handhaben zu können. Die uEye CP-Kamera nimmt 2D-Bilder der zu behandelnden Objekte auf und stellt diese als Input für die Algorithmen zur Verfügung, die die Objekte unter der Kamera klassifizieren. Die Objekte können in Form, Größe, Farbe, Material und Position völlig variieren. Die Ensenso-Kamera wiederum erstellt eine 3D-Punktewolke, in der alle relevanten räumlichen Objektinformationen enthalten sind. Die eigens von Fizyr entwickelte Software kombiniert diese mit den Informationen aus dem 2D-Bild, analysiert die Oberfläche im Hinblick auf geeignete Positionen für einen oder mehrere Greifer und schlägt die besten Greifpositionen vor. Das Stereo Vision Verfahren der Ensenso 3D-Kameras ermöglicht dabei eine sehr präzise Objektdarstellung, auch bei Materialien mit wenig texturierten oder spiegelnden Oberflächen. Alle Ensenso-Kameras sind hierfür mit einem lichtstarken Projektor ausgestattet, der mittels einer Pattern-Maske eine kontrastreiche Textur auf das abzubildende Objekt projiziert und somit die auf dessen Oberfläche nicht oder nur schwach vorhandenen Strukturen ergänzt. Das Ergebnis ist ein plastischerer Eindruck der Szene. Dies stellt eine Schlüsselkomponente für die Software dar, welche so auf eine höhere Qualität der Tiefeninformationen sowie präzisere Messergebnisse zurückgreifen kann.

Die spezifischen Kameramodelle sowie die Anzahl der Kameras pro System hängen vom individuellen Anwendungsfall ab. Für eine typische Bin-Picking-Lösung mit einem Cobot wird beispielsweise eine Ensenso N35 in Kombination mit einer GigE uEye CP eingesetzt. „Der bisher häufigste Anwendungsfall für Fizyr ist die Verwendung je einer uEye-Kamera und einer Ensenso 3D-Kamera pro System, aber es gibt keine Einschränkungen“, erklärt Herbert ten Have, CEO bei Fizyr.

Kommissionierung der Zukunft

Die Nachfrage nach qualitativ hochwertigen Modulen für automatische Kommissionierzellen wächst weltweit. Gleichzeitig sind die Anforderungen von Systemintegratoren an Soft- und Hardwarekomponenten gestiegen. Die Fizyr-IDS-Lösung gibt Antwort auf diese Herausforderungen: Als Plug&Play-Lösung entwickelt, ermöglicht sie eine einfache Integration in jedes bestehende System. Kunden können diese somit individuell nach den Bedürfnissen ihrer Kommissionierungsanlage einsetzen und jederzeit flexibel anpassen. Mit Hilfe der leistungsfähigen Industriekameras gelingt für jeden Anwendungsfall eine optimale Objekterfassung als Grundlage für die Roboterautomation.

Seiten: 1 2Auf einer Seite lesen

IDS Imaging Development Systems GmbH
