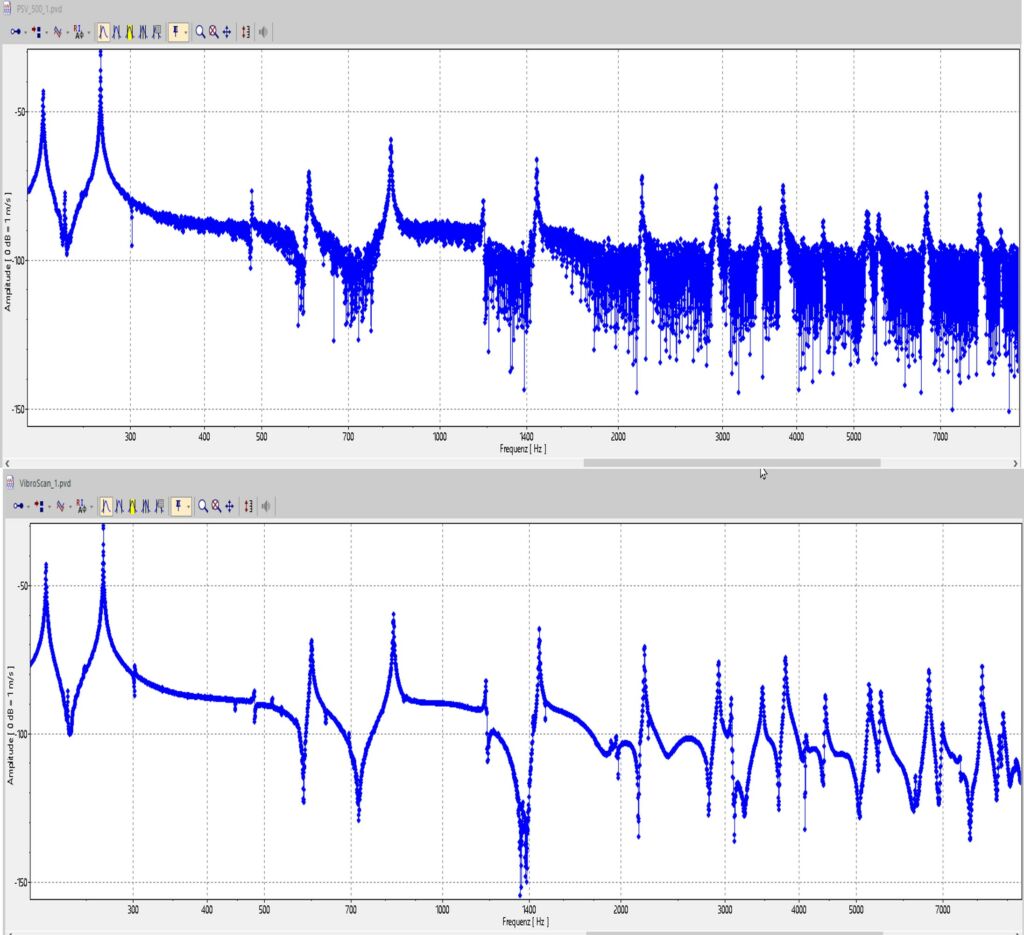

Das VibroScan QTec-System erlaubt die flächenhafte Analyse von Schwingungen unterschiedlichster Objekte, von großen Fahrzeugkarosserien bis hin zu Mikrobauteilen wie MEMS. Es liefert unverfälschte Messdaten, da das Messobjekt nicht durch Berührung beeinflusst wird. Allerdings sind Messoberflächen in der Praxis meist optisch rau. Das Licht wird also nicht nur reflektiert, sondern auch gestreut. Es enthält dunkle und helle Bereiche, sogenannte Speckles. Dieser Effekt führt zu Schwankungen der Lichtintensität am Photodetektor und bei optischen Messungen zu breitbandigem Rauschen und unerwünschten Signalaussetzern. Oft sind daher mehrere Messungen oder eine hohe Anzahl an Mittelungen für ein gutes Ergebnis notwendig. Polytec löst dieses Problem mit der QTec-Technologie, die auf mehrere Photodetektoren setzt und so das Signal-Rauschverhältnis drastisch verbessert. Dazu verwenden QTec-Vibrometer ein Mehrkanal-Interferometer mit Empfangsdiversität. Es bündelt die besten Messwerte aus verschiedenen Perspektiven und rekombiniert sie für ein konsistentes Messergebnis. Jeder Detektor ist ein Beobachter des Messpunkts mit eigener Perspektive und sieht ein eigenes zufälliges Speckle-Muster. Die Kombination der Signale von den räumlich verteilten Detektoren ergibt dann automatisch bei jeder einzelnen Messung einen statistisch stabilen Signalpegel, unabhängig von der Messoberfläche. Mit dieser neuen Methode kann man bis zu zehnmal schneller messen, da eine Messung ausreicht und keine weiteren Mittelungen mehr erforderlich sind.
Vollautomatische Modalanalyse

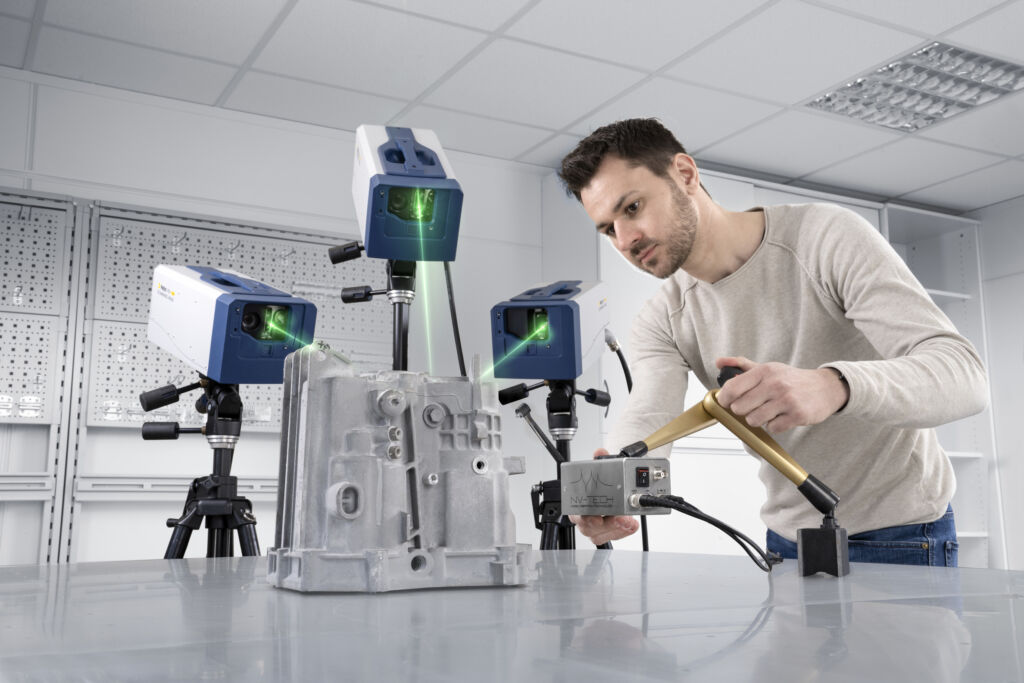

Um große wie kleinste Teile in kürzester Zeit zu messen, bietet RoboVib kombiniert mit VibroScan QTec Xtra 3D eine vollautomatische experimentelle Modalanalyse. Dabei wird das Scanning-Vibrometer an einem Roboterarm montiert und über das Objekt, bspw. eine Fahrzeugkarosserie, bewegt. Das reduziert die Prüfzeit selbst bei komplexen 3D-Bauteilen von Tagen oder gar Wochen auf nur wenige Stunden durch umfassende 360°-Messungen. Für kleinere Teile automatisiert RotoVib die experimentelle Ganzkörper-Modalanalyse. Hier dreht sich das Messobjekt auf einem Drehteller um die eigene Achse. Durch die automatische Neupositionierung wird der Prüfling automatisiert von allen Seiten gemessen.
Unterwassermessungen
Soll für bestimmte Anwendungen durch eine Wasserschicht gemessen werden, muss die Wellenlänge des Lasers auf das Medium Wasser abgestimmt sein. Polytec bietet dafür beim VibroScan QTec Neo einen HeNe-Laser im Messkopf, dessen Wellenlänge nicht vom Wasser absorbiert wird. Damit können nun beispielsweise für eine Kalibrierung Schallfeldanalysen von Hydrophonen (Unterwassermikrofonen) oder Komponenten von medizinischen Ultraschallanwendungen unter Wasser genau so einfach durchgeführt werden wie im Medium Luft.
Messungen vor Ort, beispielsweise durch einen Dienstleister, benötigen zudem kompakte Messgeräte, die einfach transportiert und installiert werden können. Die neuen VibroScan-Systeme für Flächenmessung sind im Schnitt rund 50% kleiner als die 1D-Vorgängermodelle. Besonders bei Flugreisen kann so das Messgerät auch als Gepäckstück mitreisen. Auch KI-Funktionalität findet durch die zugehörige PSV-Software (Polytec Scanning Vibrometer) Eingang in die Vibrationsmessung. Das erhöht die Benutzerfreundlichkeit und reduziert die Einrichtungszeit für die Messung beispielsweise durch automatische Objekterkennung und 3D-Abgleich. Auch der Schulungssaufwand für den Benutzer wird so deutlich reduziert.
