Batterieproduktion
Die scanControl Sensoren werden auch von zahlreichen namhaften Herstellern in der Batterieproduktion eingesetzt. Beispielsweise prüfen die Scanner Schweißnähte und Kleberaupen auf Batteriegehäusen. Darüber hinaus überwachen die Scanner die Bahnkanten von Batteriefolien, bei der die Randüberhöhung an den Beschichtungskanten von Kathoden und Anoden überwacht wird. Auch bei der Ausrichtung der Rundzellen im Montageprozess von Batterien sind Laserscanner erforderlich. Hierbei spielen die korrekte Ausrichtung sowie die Höhe der einzelnen Zellen zueinander eine wichtige Rolle. Bei dieser Anwendung werden die Zellen mit den Profilsensoren gescannt. Grenzwerte werden direkt in der Configuration Tools Software definiert und im Scanner hinterlegt. Die bewerteten Messdaten lassen sich direkt an die Anlagensteuerung ausgegeben.
Hochpräzise 3D-Daten, statt 2.5D

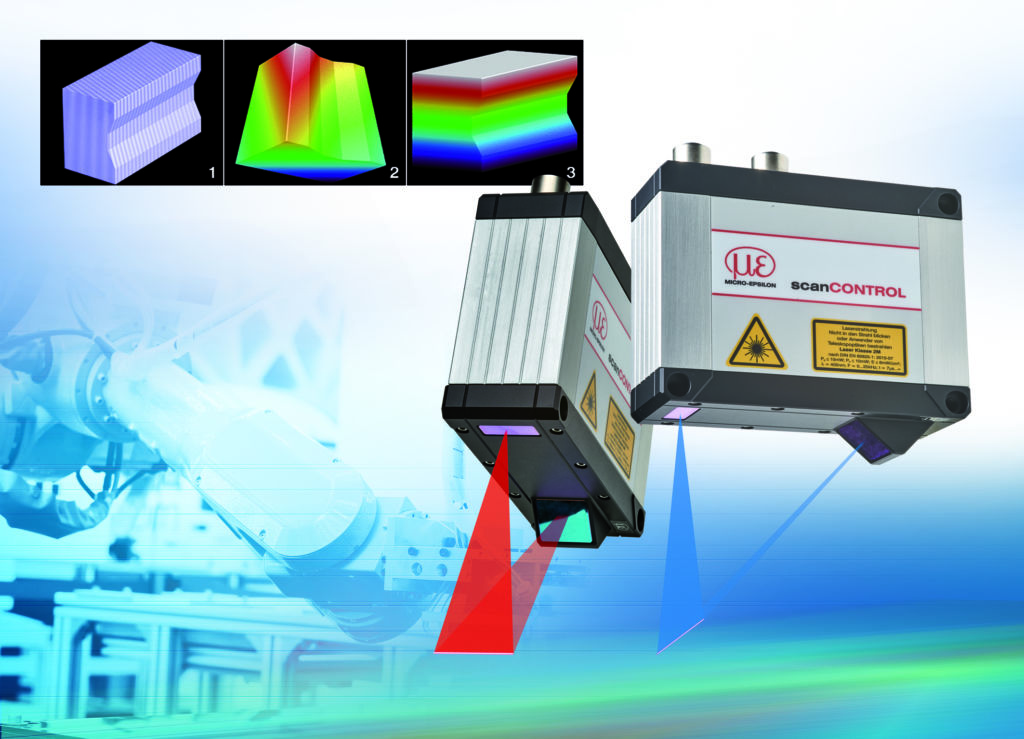

Neben der 2D-Profilerfassung eignen sich die scanControl Laserscanner auch für 3D-Messaufgaben. Die Sensoren generieren hochpräzise 3D-Daten, die dank dem GenICam/GigE-Vision Standard zur individuellen Weiterverarbeitung genutzt werden können. Zur Anbindung steht ein SDK zur Verfügung, das beispielsweise Funktionsblöcke für die Sensorsteuerung und Messwertübertragung beinhaltet. Die Software 3DInspect ermöglichen die Erfassung und Auswertung echter 3D-Daten, das sogenannte Valid3D, und nicht 2.5D wie meist üblich. Das bedeutet, dass jeder x-y-Koordinate mehrere z-Koordinaten zur Verfügung stehen und damit zum Beispiel Punktewolken ohne Datenverlust in allen Achsen rotiert werden können. Zudem stammen Sensoren und Software direkt aus einer hand, wodurch nur noch ein Ansprechpartner für die Lösung komplexer Messaufgaben notwendig wird. Bei 3DInspect handelt es sich um eine Software für 3D-Punktewolken, die auf Bedienerfreundlichkeit ausgelegt ist. Die Software ermöglicht die Parametrierung der Sensoren, aber auch die Erfassung der Messdaten. Die Werkzeugpalette ist vielseitig und reicht von der Ausrichtung der Punktewolken über die Auswahl der relevanten Objekte bis hin zu Filtern zur Glättung und Optimierung der Punktewolke. Auch Berechnungsprogramme für Abstand, Höhe, Winkel und Radius sind bereits integriert. Die ermittelten Daten lassen sich auf einfache Weise an die SPS ausgeben, können aber auch beliebig weiterverarbeitet werden. Die komplette Integration in automatisierte Produktionsprozesse wird durch die Funktionserweiterung ´Automatisierung´ ermöglicht.
