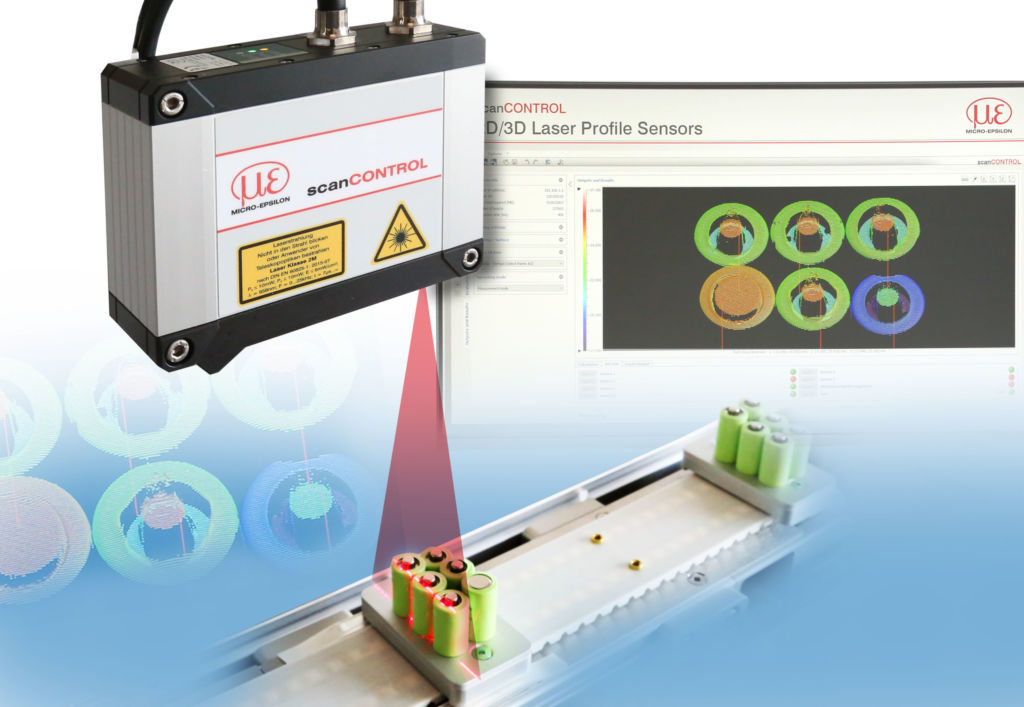

Vermessung von Tafelblechen
Dimensionics hat einen Messtisch entwickelt, der mit den Laser-Profilsensoren von Micro-Epsilon arbeitet. Die Sensoren messen Blechzuschnitte und überprüfen diese auf Breite, Länge, Winkel, Geradheit, Durchbiegung (konvex/konkav) sowie die Planarität der Blechkanten. Dafür sind zwei Laser-Profilscanner der Serie scanControl 3000 auf dem XY-Tisch montiert. Jeder Scanner hat einen Messbereich von 25mm und wird über zwei Kanten in X- oder Y-Richtung der Bleche geführt. Dank der Blue-Laser-Technologie erreichen die Sensoren maximale Präzision und zuverlässige Ergebnisse auf den metallischen Oberflächen. Messung und Datenausgabe erfolgen für den gesamten Prüfprozess in nur wenigen Sekunden. Die präzisen Messdaten des Scanners werden per Gigabit-Ethernet zur Bewertung an die Anlagen-Software übertragen. Anhand der Daten lassen sich mögliche Produktionsfehler wie z.B. unsaubere Kanten oder Maßabweichungen durch ungenaue Positionierung erkennen. Die Sensoren bieten darüber hinaus eine ganze Reihe an nützlichen Features. Der neue Sensitivity Parameter beispielsweise ermöglicht eine bis zu 80% reduzierte Belichtungszeit, wodurch Messungen mit noch höherer Geschwindigkeit erfolgen können. Darüber hinaus stehen neue Messwertfilterfunktionen und zahlreiche Softwarewerkzeuge zur Verfügung.
Prüfung von Kreissägeblättern
Um einen vibrationsarmen Schnitt mit Kreissägen zu ermöglichen, sind hochpräzise Klingen an den Sägeblättern erforderlich. Dies sorgt nicht nur für einen exakten Schnitt, sondern ist insbesondere auch für die Sicherheit des Bedieners unerlässlich. Die scanControl Profilsensoren werden für die Erfassung der einzelnen Klingen genutzt. Die eingesetzten Modelle haben eine laterale Auflösung von 12µm. Die erzeugte 3D-Punktewolke wird anschließend in der Software 3DInspect ausgewertet. Hier sind vor allem die verschiedenen Klingenwinkel und Schneidebenen von Bedeutung. Da der Scanner über einen Encoder-Anschluss verfügt, kann eine realitätsgetreue Abbildung ohne Verzerrung erzeugt werden. Die Software führt die geometrischen Vermessungen durch und bewertet sie anhand vordefinierter Grenzwerte. Für diese Applikation wird die Software auf der speziell hierfür abgestimmten, hochperformanten Industrial Performance Unit ausgeführt. Dieser Industrie-PC kann direkt im Schaltschrank an der Hutschiene montiert werden und überträgt die Ergebnisse sowie die Bewertung direkt über Profinet bzw. Ethernet/IP an die Steuerung.
