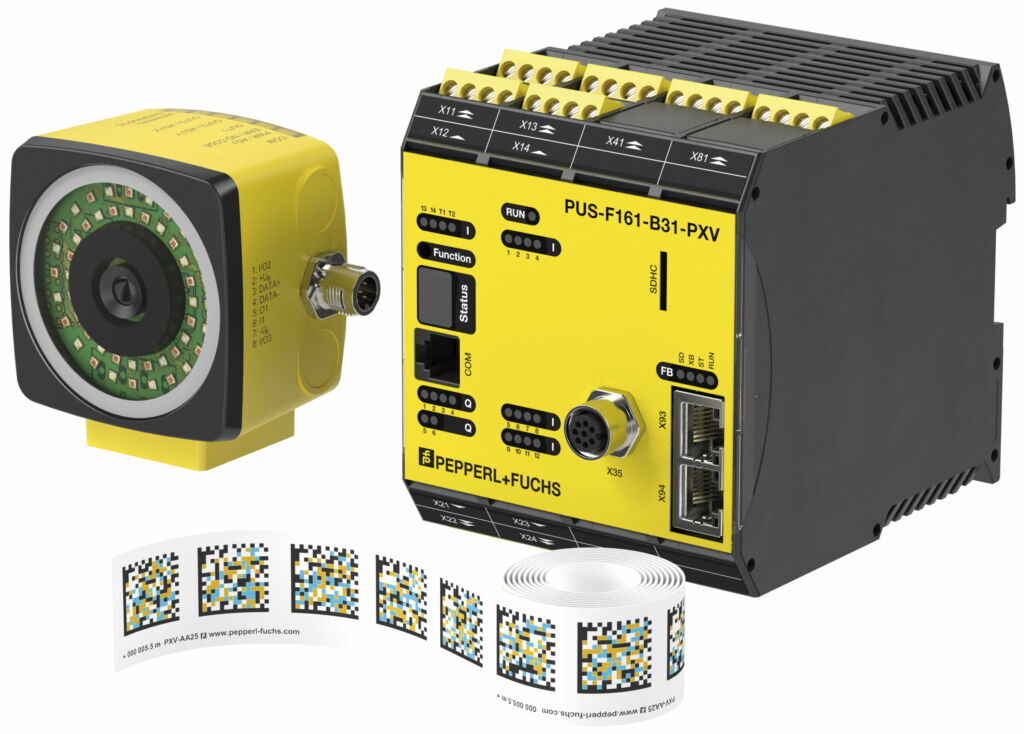

Das berührungslose Absolutpositioniersystem safePXV nach SIL3/PLe ist für lineargeführte, hochdynamische Applikationen wie Elektrohängebahnen, Schub-Skidanlagen oder Regalbediengeräte ausgelegt mit millimetergenauer Positionierung über Strecken bis zu 10km. Im Gegensatz zu herkömmlichen Technologien kommt es mit nur einem kameragestützten Sensor aus, da es über eine mehrstufige intrinsische Redundanz verfügt.
Sicherheitsgerichtete Bildaufnahme
Die Kamera ist auf ein Kunststoffband oder bedruckte Metallcodeleisten mit dreifarbigen DataMatrix-Codes gerichtet, das mit seiner selbstklebenden Rückseite leicht zu verlegen ist. Die Codes sind mit einer Abmessung von 15x15mm überdurchschnittlich groß formatiert. Die Kamera ist mit je einem roten und einem blauer LED-Ring ausgestattet, die in einem sicherheitsbewerteten Ablauf getrennt blitzen. So erfasst der Sensor immer nur einen Teil der farbigen DataMatrix-Codes: im blauen Licht die roten und schwarzen, im roten Licht die blauen und schwarzen Felder. Die optischen Signale werden von einem sicheren Algorithmus miteinander abgeglichen, was einer unabhängigen Plausibilitätsprüfung entspricht. Stimmt die Auswertung der erhobenen Bildinformation nicht mit der erfassten Position überein, wird eine Fehlfunktion gemeldet und die Sicherheitsschaltung ausgelöst. Da beide LED-Ringe direkt durch die sichere Auswerteeinheit angesteuert werden, ist automatisch auch die korrekte Funktion der Kamera-Software überprüft. Für die Bestimmung der Position auf der x-Achse genügt ein einziger DataMatrix-Code. Die Positionsdaten können selbst bei kompromittierten Bandabschnitten auf 0,2mm genau ausgegeben werden.
Robustes Outdoor-System
Das Messprinzip des Weg-Codier-Systems WCS wurde für eine zuverlässige Absolutpositionierung im Außenbereich für exakte Positionierung auf Streckenlängen bis 314,5m entwickelt. Die 70mm breite, hochkant stehende Codeschiene aus Kunststoff oder Edelstahl ist mit Aussparungen versehen. Sie kann an Steigungen ebenso wie in Kurven platziert werden, auch Unterbrechungen und Weichen sind möglich. Im U-förmigen Lesekopf fällt das Licht einer LED-Beleuchtung auf der einen Innenseite durch die Ausstanzungen auf den gegenüberliegenden photoelektrischen Sensor. Ein rund 10cm langer Abschnitt des Schienen-Codes wird so nach dem Prinzip der Lichtschranke unter Ausschluss jeder Fremdlichteinwirkung erfasst. Bei einer Fahrgeschwindigkeit von bis zu 12,5m/s ermittelt der Lesekopf aufgrund der gestanzten Codes in Echtzeit alle 0,8mm einen neuen absoluten Positionswert. Rauch, Staub, extreme Temperaturen und Witterungseinflüsse beeinträchtigen die Erkennung nicht. Die Standardausführung ist in einem Gehäuse aus robustem Kunststoff untergebracht. Für den Einsatz unter besonders rauen Bedingungen ist die Produktvariante WCS Outdoor mit einem zusätzlichen transluzenten IP69 Schutzgehäuse versehen. In der sicheren Ausführung sind zwei Leseköpfe hintereinander angebracht. Einer ist für die Vorwärts-, der andere für die Rückwärtsbewegung parametriert, sodass eine getrennte, redundante Signalgebung gewährleistet ist.
