VGstudio Max 2023.3 macht einen deutlichen Fortschritt im Bereich Porositäts- und Einschlussanalysen. Wichtigstes Merkmal ist die präzise Berechnung des tatsächlichen Abstands zwischen Poren. Über die verbesserte Genauigkeit der Ergebnisse hinaus wird der Prozess der datenbasierten Entscheidungsfindung durch einen Export mit einem Klick in Metrology Reporting, der cloudbasierten Messprotokollsoftware von Hexagon, vereinfacht.
Export in Hexagons Metrology Reporting
Metrology Reporting konsolidiert unterschiedliche Berichtswerkzeuge, um eine breite Palette von Messsystemen in einem Dashboard zu analysieren. Benutzer können so während der Produktion auf jedem Gerät und zu jeder Zeit die Qualität von Bauteilen in Echtzeit verfolgen, automatische Warnmeldungen erhalten und Probleme mit interaktiver Visualisierung und Vergleichsberichten aus CAD und Messtechnik beheben. Das Teilen von Messergebnissen, Teileinformationen und PDF-Berichten mit der Metrology Reporting-Plattform wird dank der direkten Exportfunktion deutlich vereinfacht. So bietet Hexagon eine zentrale Anlaufstelle für datenbasierte Entscheidungsfindung und detaillierte Informationen zu Fehlern sowie auf verschiedenen Geräten verfügbare Messberichte.
Visualisierung von Toleranzzonen

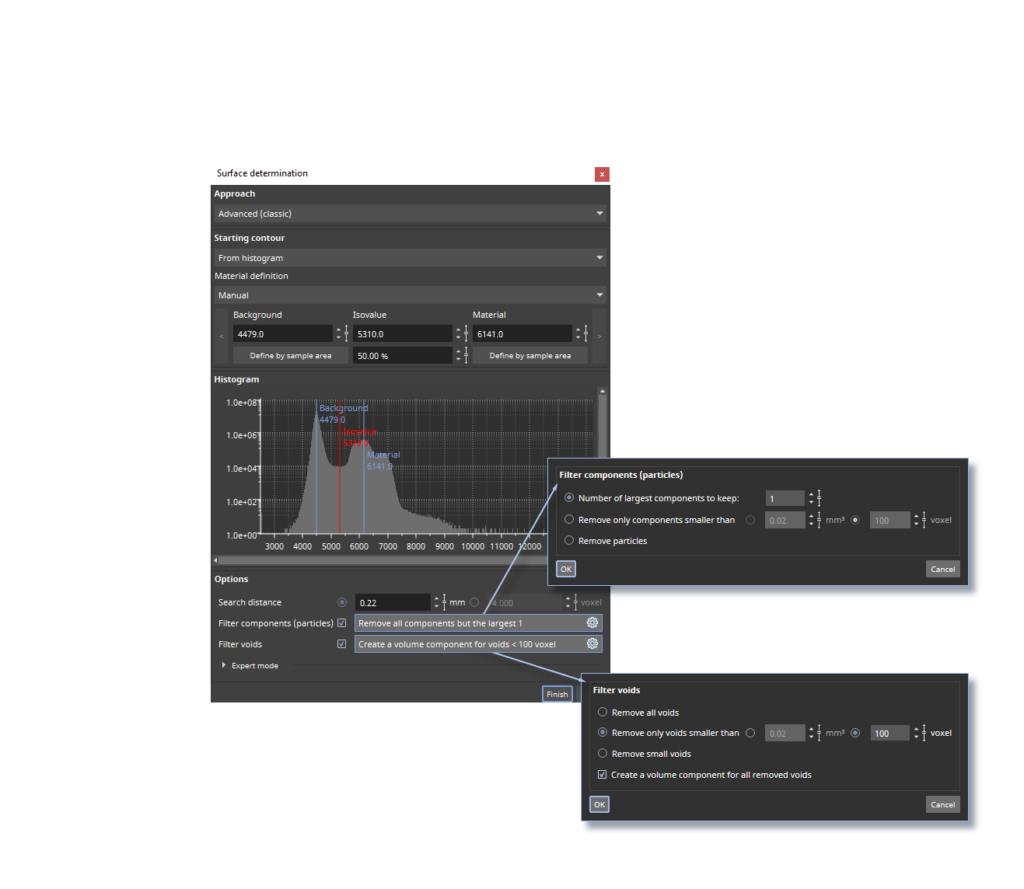

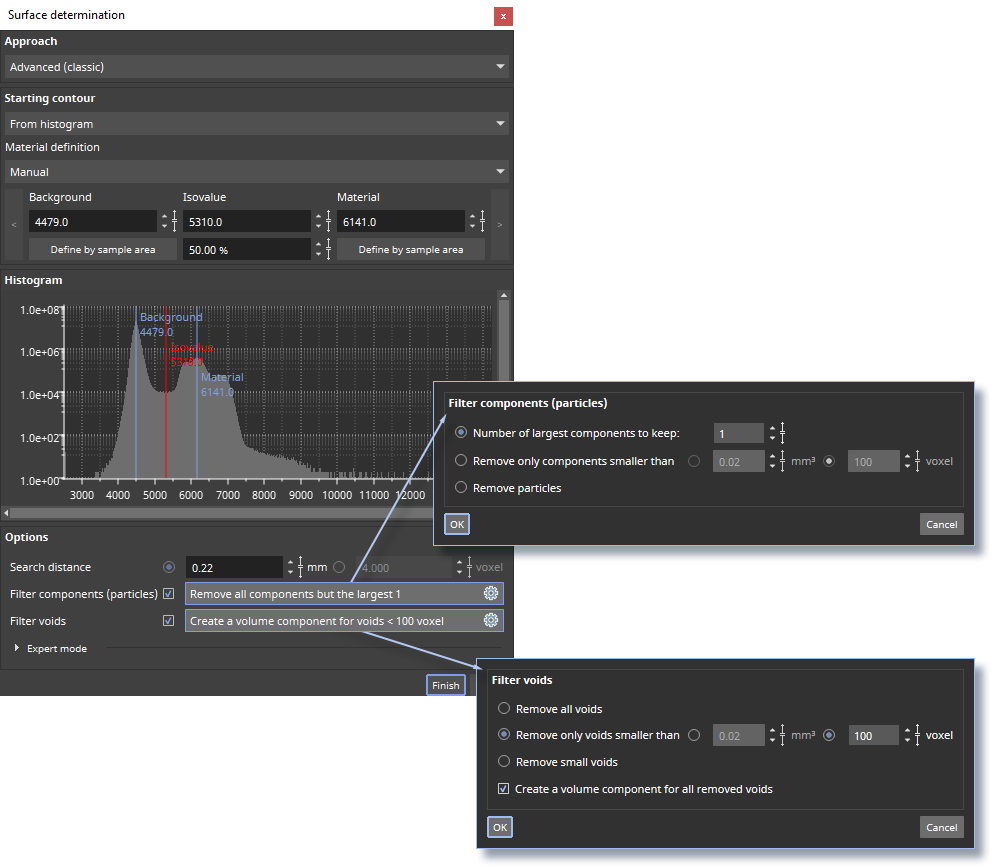

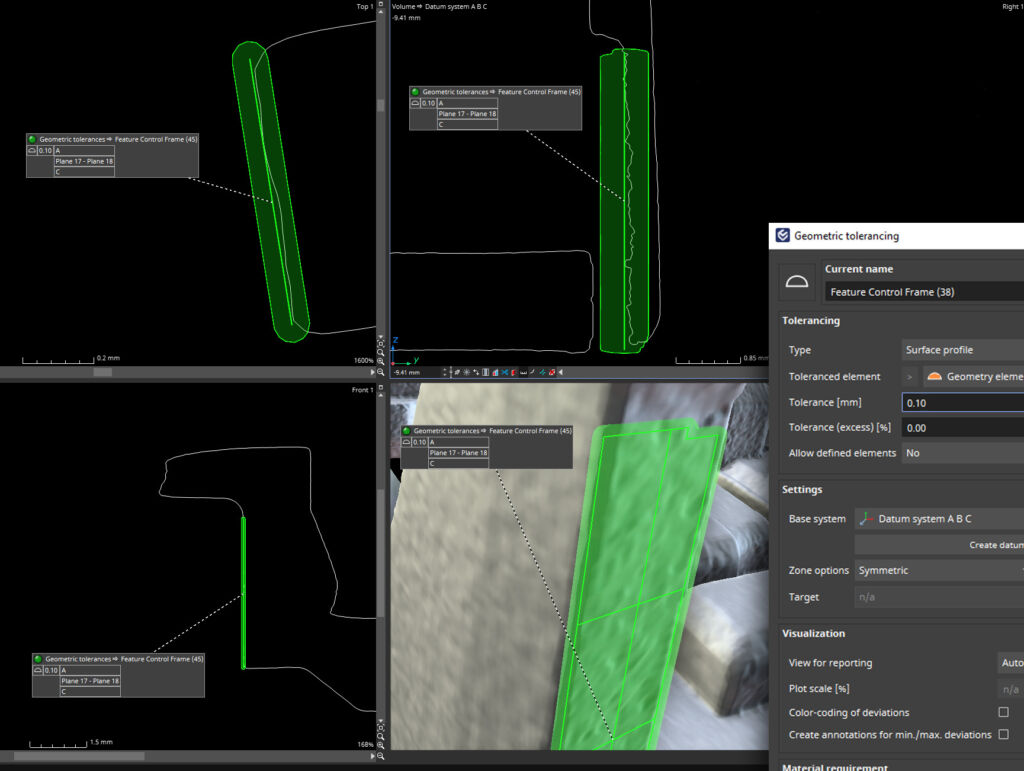

VGstudio Max 2023.3 bietet neue Optionen zur Behandlung von Partikeln und Hohlräumen in der erweiterten Oberflächenbestimmung: So ist nun eine Anpassung bei der Filterung von Partikeln und Hohlräumen während der erweiterten Oberflächenbestimmung möglich. Konfigurationsoptionen erlauben eine präzise Filtration basierend auf Partikel- und Hohlraumgrößen, um nachfolgende Analysen von Wanddicken und Soll/Ist-Vergleiche zu optimieren. Auch die Visualisierung von Toleranzzonen wurde verbessert. Diese werden nun als volumetrische Zonen dargestellt: Diese visuelle Klarheit trägt dazu bei, programmierte Toleranzen an Nennbauteilen zu verstehen und den Toleranzstatus des realen Objekts zu bewerten, farblich gekennzeichnet in Grün (IO) oder Rot (NIO).
Genaue Berechnung des Porenabstands
Ein Höhepunkt ist die Porositäts- und Einschlussanalyse, die eine genaue Berechnung des tatsächlichen Porenabstands mittels voxelbasierter Messung bietet. Diese präzise Bewertung minimiert die Möglichkeit von Fehlablehnungen und beschleunigt die Distanzmessungen, wodurch konventionelle Methoden wie die Mikroskopie an metallographischen Proben übertroffen werden. Auch die Funktionen zur Berichterstellung und Rückverfolgbarkeit wurden erweitert. Zur Verbesserung der Qualitätsentscheidungen etwa bieten interaktive 3D-Bilder für Porositätsanalysen wertvolle zusätzliche Kontextinformationen neben den 2D-Anzeigebildern. Deutlich effizienter und schneller werden die Workflows durch Nutzung der Funktion Paint & Segment. Diese ermöglicht die Label-Konfiguration auf extrahierten ROIs anstelle des gesamten Volumens eines Modells. Um eine bestehende Segmentierung lokal zu verbessern, können User schnell ein Modell für eine Teilmenge des Volumens trainieren, anwenden und es mit dem ursprünglichen Modell zusammenführen. Dieser Ansatz beschleunigt das Modelltraining erheblich.
