KI im Kühlschrank
Embedded Vision effizient in den Kühlschrank integriert
Welche Weinflasche wurde aus dem Kühlschrank entnommen? Im Rahmen eines gemeinsamen Kundenprojekts von DAB-Embedded und Notavis sollte eine Lösung zur Beantwortung dieser Frage entwickelt werden. Um KI-basierte Analysen des Nutzerverhaltens zu ermöglichen und Flaschen in jeder Position zweifelsfrei identifizieren zu können, sollten dafür Kameras als Sensoren zum Einsatz kommen.
Bild 2 | Durch die Metallstäbe sind die Weinflaschen von oben und unten für die Kameras sichtbar.
Bild 2 | Durch die Metallstäbe sind die Weinflaschen von oben und unten für die Kameras sichtbar.Bild: NOTAVIS GmbH / DAB-Embedded

Größte Herausforderung beim Design des smarten Kühlschranks war die Integration der Kameras. Der Prototyp des Weinkühlers ist mit einem ausziehbaren Schubladensystem aus Metallstäben ausgestattet. Durch die Metallstäbe sind die Flaschen von oben und unten für die Kameras sichtbar. Allerdings müssen sie so positioniert werden, dass sie alle Regale und Flaschen einwandfrei erfassen können. Nach einigen Tests hat sich eine Lösung als optimal herausgestellt, bei der jeweils eine Kamera inklusive Beleuchtung in einem automatisch ausfahrenden Arm im Deckel und Boden des Weinkühlers integriert waren. Dadurch sind alle Flaschen auf den Regalen von oben oder von unten darstellbar. Dieses Setup galt es, möglichst unkompliziert und basierend auf Standardkomponenten umzusetzen – sowohl für den Prototyp als auch für die spätere Serienversion.

Bild: NOTAVIS GmbH

Onboard Datenverarbeitung mit Standard-Komponenten

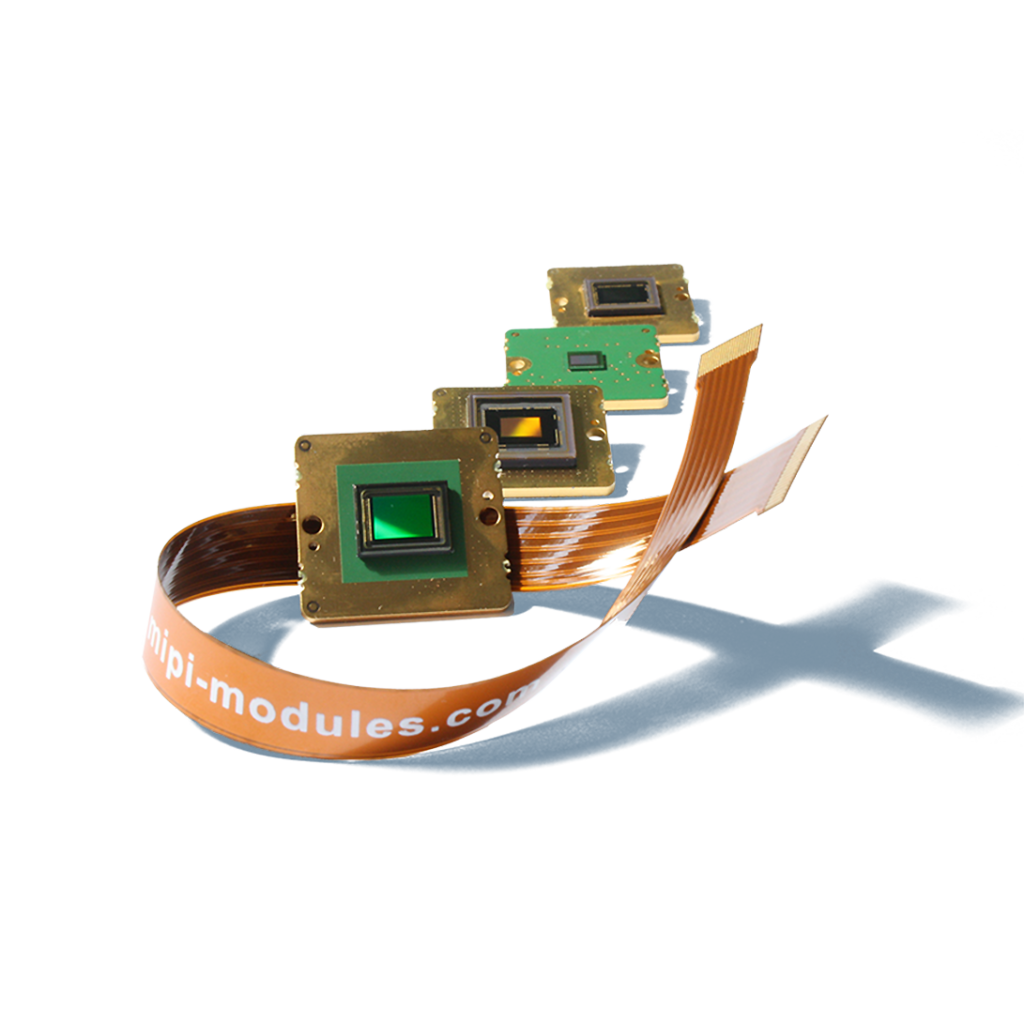

Embedded Vision mit MIPI-Kameramodulen und einem direkt angeschlossenen CPU-Board hat sich als am besten geeignete Technologie für die Integration in das Design des Weinkühlers herausgestellt: Bilderfassung, Datenverarbeitung und Analyse finden direkt auf den Systemen statt. Eine weitere, externe Recheneinheit ist nicht notwendig. „Die Embedded Vision Systeme aus dem Angebot von Notavis haben uns überzeugt, weil sie perfekt auf die Applikation angepasst sind und den besten Kompromiss aus Leistung und ultrakompaktem Design bieten. Das hat die Integration extrem vereinfacht“, so Artsiom Staliarou, CEO des Embedded-Entwicklungsdienstleisters DAB-Embedded. Zum Einsatz kommen MIPI-Kameramodule von Vision Components, die Notavis in zahlreichen Varianten anbietet. Sie sind kaum größer als die Bildsensoren selbst, langzeitverfügbar und dank ihrer industrietauglichen Qualität optimal für den Serieneinsatz geeignet. Zudem zeichnen sie sich durch ein optimales Preis-Leistungsverhältnis aus. Die entsprechende LED-Beleuchtung liefert Notavis als Zubehör. Für die Schärfe der Aufnahmen sind die Auszüge des Weinkühlers mit Sensoren zur Positionserkennung ausgestattet. Die Kameras wiederum verfügen über eine elektromagnetische Verstellung der Optik, um den Fokus entsprechend anzupassen. In der für den Prototyp gewählten Umsetzung werden die oberen beiden Regalauszüge von der am Boden des Weinkühlers montierten Kamera erfasst, die unteren drei der insgesamt fünf Auszüge werden von oben aufgenommen.

Seiten: 1 2Auf einer Seite lesen
