Komplettlösung mit fokussierbarer Optik

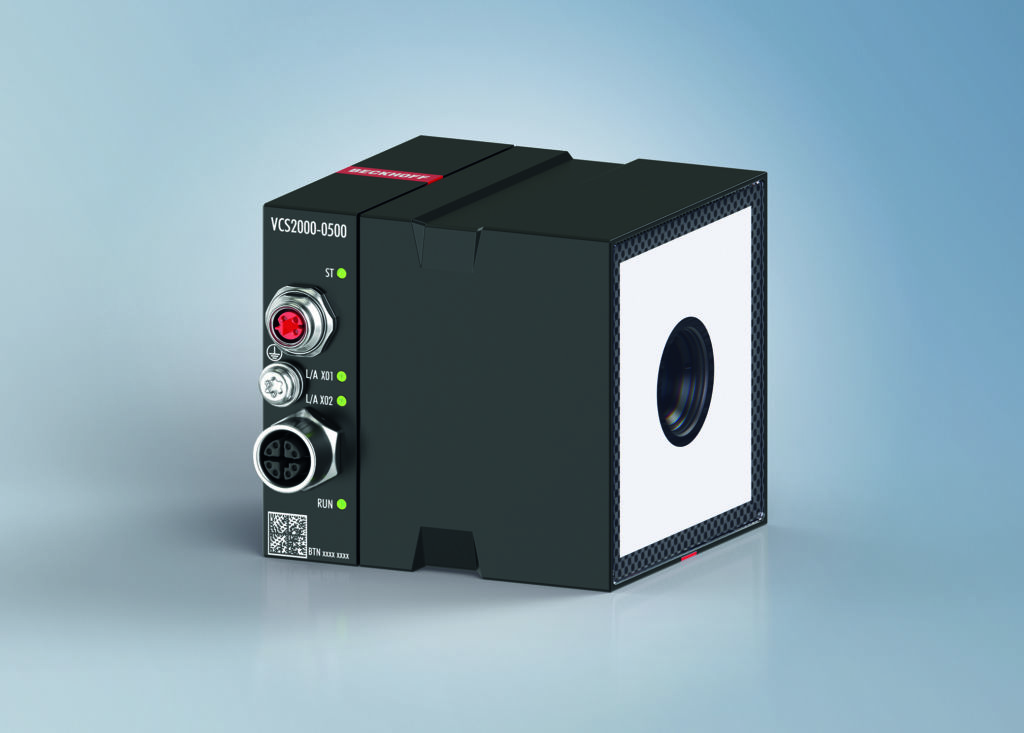

Die Vision Unit Illuminated ist eine kompakte Einheit aus Kamera, Beleuchtung und fokussierbarer Optik mit Liquid-Lens-Technologie, die alle Funktionskomponenten in einem IP65/67-Gehäuse gekapselt hat. Der Ethercat P-Anschluss der VUI ist seitlich orientiert und ermöglicht die Montage mit geringer Bautiefe in der optischen Achse, wobei große Montageflächen eine gute Wärmeableitung sicherstellen. Durch den ebenfalls seitlich angeordneten Erdungsanschluss lassen sich zudem Erdungs- und EMV-Konzepte leicht umsetzen. Zur Bildaufnahme steuert die SPS über Ethercat alle Einstellungen der einzelnen Funktionskomponenten (Kamera, Beleuchtung, Objektiv) zur Laufzeit hochpräzise und exakt synchronisiert zu allen Prozessen in der Applikation. So erfolgt die direkte Anpassung an unterschiedliche Arbeitsabstände über die elektronische Einstellung der Fokuslage. Die Lichtfarbe sowie Intensität und Länge des Lichtpulses bzw. die Parameter der Kamera zur Bildaufnahme sind ebenfalls über Ethercat ansteuerbar.
Nahtlose Integration
Die nahtlose Integration – nicht nur der einzelnen Komponenten aus Hard- und Software zum Komplettsystem, sondern auch mit der Maschinensteuerung – erschließt ein hohes Anwendungspotenzial für die industrielle Bildverarbeitung und umgekehrt Optimierungspotenzial für die Maschinen und Anlagen. So ist das Vision-System hochgenau synchronisierbar mit allen Steuerungsprozessen und Maschinenabläufen. Die Implementierung in die Standard-Automatisierungsapplikation ermöglicht zudem die Durchgängigkeit im Zusammenspiel aller weiteren Komponenten. Hinzu kommt, dass sich Kamerasystem und Beleuchtung – je nach Applikationsanforderung – getrennt oder zusammen als integrierte Unit montieren lassen. Das integrierte Konzept bietet zudem deutliche Vorteile aus Sicht der Projektierung: Engineering-Aufwand und Hardwarekosten werden reduziert; Systemintegration, Inbetriebnahme und Support vereinfachen sich. Die Realisierung von Echtzeitapplikationen wird durch die vollständige Integration in das Ethercat-System ebenfalls optimal unterstützt und erleichtert. Es ist z.B. eine vereinfachte und synchronisierte Triggererzeugung für Bildeinzug und Belichtung direkt aus dem System heraus möglich. Das Vision-System kann weiterhin ohne großen Aufwand mit allen Steuerungsprozessen und cloudbasierten Diensten verknüpft und synchronisiert werden, und das mit allen gewohnten Vorteilen der Ethercat-Diagnose. Insgesamt ergeben all diese Faktoren aus Maschinensicht eine erhöhte Prozesseffizienz durch verkürzte Reaktionszeiten, höhere Taktzahlen und beschleunigte Bearbeitungsprozesse, und zwar bei reduziertem Hardware- und Verdrahtungsaufwand sowie minimiertem Bauraum und Anlagen-Footprint.
