In der Welt der Halbleiterfertigung können selbst kleinste Vibrationen zu großen Problemen führen – etwa dazu, dass bereits verarbeitete Wafer im Wert von Tausenden von Dollar verworfen werden müssen. Um zukünftige technische Herausforderungen in der Chip-Herstellung zu lösen, hat das ARCNL ein Verfahren entwickelt, mit dem sich die inhärenten Empfindlichkeiten in jenen interferometrischen Techniken überwinden lassen, die Gerätehersteller benötigen, um die Genauigkeit in der Chip-Produktion sicherzustellen.
Digital holografisches Mikroskop
Da die Strukturgrößen in integrierten Schaltkreisen weiter schrumpfen, hat sich die digitale holografische Mikroskopie (DHM) als vielversprechende interferometrische Messtechnik für zukünftige Overlay-Messungen erwiesen. DHM kann eingesetzt werden, um die Genauigkeit der Schichtausrichtung auf Halbleiterwafern zu bestimmen. Allerdings ist diese Technik empfindlich gegenüber unerwünschten Phasenschwankungen, die durch mechanische Vibrationen und Luftturbulenzen hervorgerufen werden und zu Verzerrungen der Bildqualität führen. „Im Labor funktioniert DHM bereits sehr gut, doch in der Praxis ist es schwierig“, erklärt Tamar Cromwijk, Forscherin am ARCNL. In einer Hochdurchsatz-Produktionsumgebung bewegt sich ein Halbleiterwafer in einem Messgerät mit rasch wechselnden Geschwindigkeiten und erfährt dadurch starke Beschleunigungen. „Das ist eine technische Herausforderung, die wir lösen müssen. Man möchte die Messtechnik so schnell wie möglich durchführen und muss daher anfangen zu messen, während mechanische Vibrationen noch vorhanden sind“, so Cromwijk. Andere Erschütterungen, etwa durch Temperaturschwankungen oder Ventilatorbewegungen, verschärfen das Problem. „All das trägt zu einer gesamten Phasenschwankung bei, die die Messqualität mindert – und genau das versuchen wir zu kompensieren.“ Gemeinsam mit dem Dutch Research Council sowie der Universität von Amsterdam, der Vrije Universiteit und der Universität Groningen arbeitet das ARCNL mit einem Gerätehersteller zusammen, der großes Potenzial in der DHM sieht, sofern deren Beschränkungen überwunden werden können.
100GigE-Kamera für Korrekturen
Um den durch Vibrationen verursachten Kontrastverlust zu beheben, hat das ARCNL eine Methode auf Basis einer Highspeed-basierten rechnerischen Korrektur entwickelt. Dabei kommt eine Hochgeschwindigkeitskamera zum Einsatz, die eine Sequenz digitaler Hologramme aufzeichnet, um Vibrationen als Funktion der Zeit zu verfolgen. Durch das Nachverfolgen und Interpolieren der Phasenänderungen zwischen den Einzelaufnahmen kann das System den Verlust des Bildkontrasts in den Hologrammen kompensieren. Letztlich führt das zu einer verbesserten Bildgebung für präzisere Overlay-Messungen. „Wenn wir die Phase über die Zeit hinweg verfolgen, können wir sie nachträglich korrigieren. Wir können allerdings nur erfassen, wie sich die Vibrationen verhalten haben, wenn wir schneller messen, als die Vibration selbst auftritt“, betont Cromwijk. „Deshalb benötigen wir die Highspeed-Kamera, um das Verhalten der Vibrationsphase zu isolieren und zu verfolgen.“

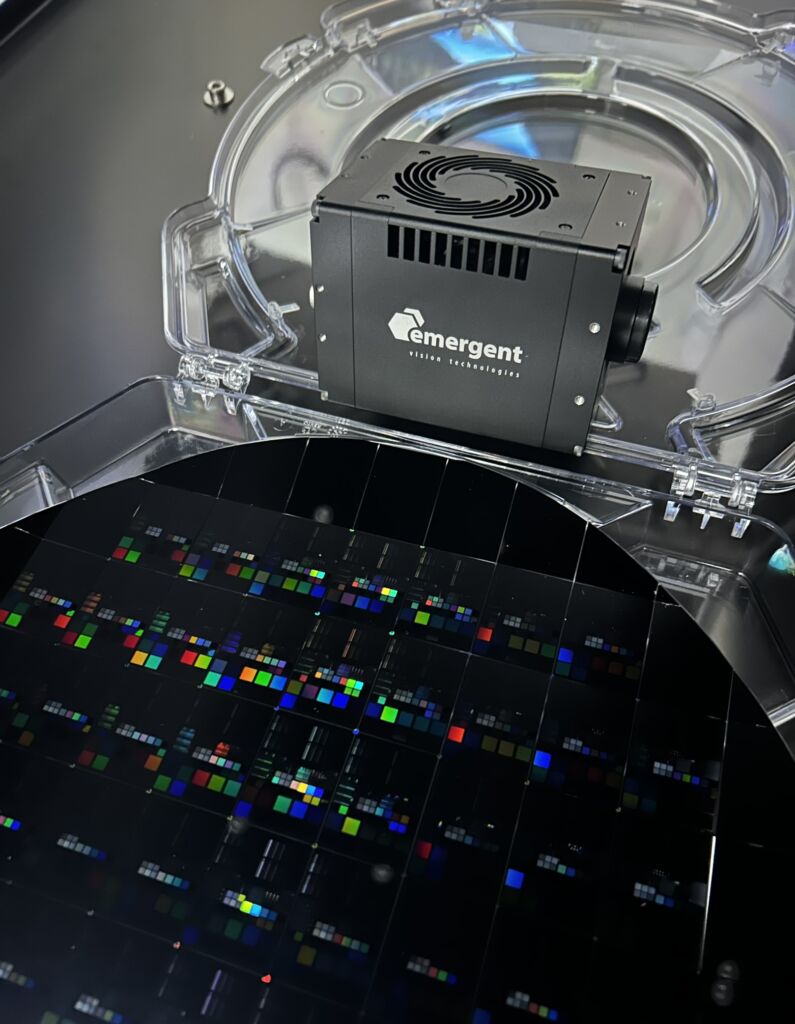

Sowohl im experimentellen Interferometer-Aufbau als auch im Setup zur Vibrationskompensation bei der DHM verwendet das Forschungsteam eine HZ-2000-G-M-100GigE-Kamera von Emergent Vision, die mit einem Gpixel Gsprint4502 CMOS-Bildsensor ausgestattet ist. Bei voller Auflösung (2.048×1.216 Pixel) erreicht die Kamera im 8-Bit-Modus 3.462fps und im 10-Bit-Modus 1.782fps. Für ihre Arbeiten betreiben die Forschenden die Kamera bei 1.000fps im 10-Bit-Modus. Sowohl die hohe Geschwindigkeit als auch die hohe Auflösung der Kamera sind für diese Experimente entscheidend, sagt Cromwijk: „Wir haben einen 2,5MP Sensor und können diese Informationen mit sehr hoher Geschwindigkeit auslesen, was nicht jede Kamera kann. Es ist die Kombination aus Geschwindigkeit, Auflösung durch die kleinen Pixel und der Möglichkeit, 250 Bilder in einem Buffer zu erfassen, sodass wir über einen relativ langen Zeitraum messen können.“ Auch die kompakte Bauform der Kamera ist wichtig. Das ARCNL-Team habe andere Highspeed-Kameras in Betracht gezogen, die jedoch nicht nur sehr teuer gewesen seien, sondern auch äußerst groß. „Wir können sie nicht in einem Breadboard unterbringen, und wir möchten zeigen, dass unsere Lösung kostengünstig ist, ohne an Leistung einzubüßen“, erklärt Cromwijk.
DHM-Aufbau

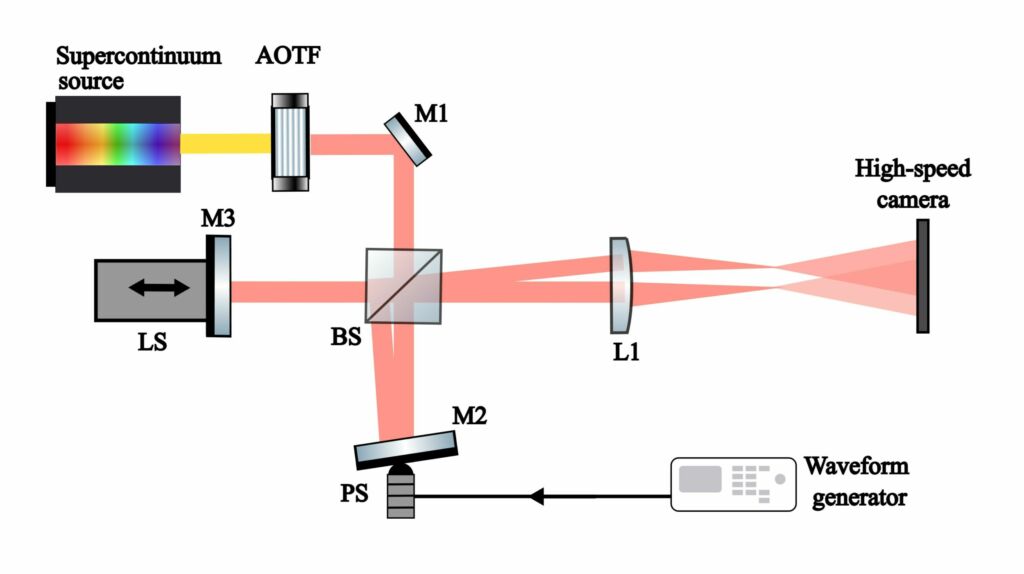

Zunächst überprüfte das ARCNL das Konzept ihrer Vibrationskompensationsmethode an einem einfachen Michelson-Interferometer. Dabei wird das Licht einer weiß emittierenden Superkontinuum-Lichtquelle über einen akusto-optischen, abstimmbaren Filter (AOTF) auf die gewünschte Wellenlänge gefiltert. Ein 50:50-Strahlteiler teilt den 632nm-Strahl in einen Beleuchtungsstrahl, der auf einen Spiegel gerichtet ist, und einen Referenzstrahl, der auf einen anderen Spiegel trifft. Durch das geringe Kippen des ersten Spiegels entsteht ein dichtes Streifenmuster, ähnlich wie bei der Off-Axis-Holografie. Hinter dem Strahlteiler bildet eine Linse die Spiegeloberflächen auf die Kamera ab. Die optischen Weglängen werden durch Verschieben des ersten Spiegels kontrolliert, an dem zusätzlich ein Piezostapel angebracht ist, um Vibrationen zu erzeugen.
